Ученик собрал электрическую цепь, изображенную на рисунке. Какая энергия выделится во внешней части цепи при протекании тока в течение 10 мин?

Решение:

Ответ: ____________ кДж.

Решение:

Ответ: ____________ .

№ 9.131.

На графике представлена зависимость от времени заряда, прошедшего по проводнику. Какова сила тока в проводнике?

Решение:

Ответ: ____________ А

№ 9.141.

Сила тока в проводнике постоянна и равна 6 А. Какой заряд пройдёт по проводнику за 30 c?

Решение:

Ответ: ____________  Кл.

2 Уровень

№ 9.201.

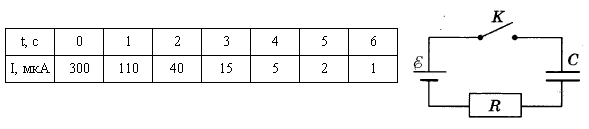

Конденсатор подключен к источнику тока последовательно с резистором R = 20 кОм (см. рисунок). В момент времени t = 0 ключ замыкают. В этот момент конденсатор полностью разряжен. Результаты измерений силы тока в цепи, выполненных с точностью ±1 мкА, представлены в таблице. Выберите все верные утверждения о процессах, наблюдаемых в опыте.

1) Ток через резистор в процессе наблюдения увеличивается.

2) Через 6 с после замыкания ключа конденсатор полностью зарядился.

3) ЭДС источника тока составляет 6 В.

4) В момент времени t = 3 с напряжение на резисторе равно 0,6 В.

5) В момент времени t = 3 с напряжение на конденсаторе равно 5,7 В.

Решение:

Ответ: ____________ .

№ 9.211.

Для проведения опытов с целью проверки законов постоянного тока была собрана электрическая цепь, схема которой представлена на рисунке. ЭДС источника равна 10 В, его внутреннее сопротивление 1 Ом, сопротивление резистора R равно 4 Ом, сопротивление реостата можно изменять в пределах от 0 до 9 Ом. Ёмкость конденсатора равна 1 мкФ. Выберите все утверждения, которые верно отражают результаты проведённых опытов. Выберите все верные утверждения, соответствующие приведённым данным и описанию опыта.

1) Если движок реостата находится в крайнем верхнем положении, то через реостат течёт ток силой 1А. 2) Если движок реостата находится в крайнем нижнем положении, то через резистор R течёт ток силой 2А. 3) Если движок реостата находится в крайнем верхнем положении, то напряжение на конденсаторе равно 10 В. 4) Если движок реостата находится в крайнем нижнем положении, то энергия конденсатора равна нулю. 5) Если перемещать движок реостата из крайнего верхнего положения вниз, то сила тока, текущего через источник, будет возрастать.

Решение:

Ответ: ____________

№ 9.241.

По проволочному резистору течёт ток. Как изменятся при увеличении длины проволоки в 4 раза и увеличении силы тока вдвое тепловая мощность, выделяющаяся на резисторе, и его электрическое сопротивление?

Для каждой величины определите соответствующий характер изменения:

1) увеличится

2) уменьшится

3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Решение:

Ответ: ____________

№ 9.251.

На рисунке показана цепь постоянного тока. Сопротивления обоих резисторов одинаковы и равны R. Внутренним сопротивлением источника тока можно пренебречь. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать (ε – ЭДС источника тока). К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ	ФОРМУЛЫ
А) тепловая мощность на резисторе R1 при замкнутом ключе К. Б) тепловая мощность на резисторе R1 при разомкнутом ключе К.              А Б	1)
	2)
	3)
	4)

Решение:

Ответ: ____________

№ 9.301.

В цепи, изображенной на рисунке, идеальный амперметр показывает 1 А. Найдите напряжение на резисторе R₃?

Решение:

Ответ: ____________ .

№ 9.331.

На рисунке изображена схема электрической цепи, состоящей из источника постоянного напряжения с ЭДС 5 В и внутренним сопротивлением 3 Ом, конденсатора с электроёмкостью 5 мкФ, трёх одинаковых резисторов с сопротивлением 2 Ом каждый и идеального амперметра. Определите показание этого амперметра. Ответ выразите в миллиамперах и округлите до целого числа.

Решение:

Ответ: ____________ .

№ 9.361.

При коротком замыкании клемм аккумулятора сила тока в электрической цепи равна 24 А. При подключении к клеммам аккумулятора электрической лампы с электрическим сопротивлением нити 23 Ом сила тока в электрической цепи равна 1 А. По этим результатам измерений определите ЭДС и внутреннее сопротивление аккумулятора.

Решение:

Ответ: ____________ .

№ 9.401.

В цепи, изображённой на рисунке, ЭДС батареи равна 100 В; сопротивления резисторов:  R₁ =10 Ом и  R₂ = 6 Ом, а ёмкости конденсаторов:  C₁ = 60мкФ и  C₂ =100мкФ. В начальном состоянии ключ К разомкнут, а конденсаторы не заряжены. Через некоторое время после замыкания ключа в системе установится равновесие. Какое количество теплоты выделится в цепи к моменту установления равновесия?

Решение:

Ответ: ____________ .

№ 9.441.

В схеме на рисунке сопротивление резистора и полное сопротивление реостата равны R, ЭДС батарейки равна Е, её внутреннее сопротивление ничтожно. Как ведут себя (увеличиваются, уменьшаются, остаются постоянными) показания идеального вольтметра при перемещении движка реостата из крайнего верхнего в крайнее нижнее положение? Ответ поясните, указав, какие физические закономерности Вы использовали для объяснения.

Решение:

Ответ: ____________  .

№ 9.501.

В цепи, изображённой на рисунке, сопротивления резисторов равны между собой: R₁ =R₂ = R₃ = R. При разомкнутом ключе К через резистор R₃ течёт ток I₀ =1,4 А. Загорится ли лампа после замыкания ключа, если она загорается при силе тока I = 0,5 А? Сопротивление лампы в этом режиме R_л = 3R. Внутренним сопротивлением источника пренебречь, диод считать идеальным.

Решение:

Ответ: ____________ .
