Плавкий предохранитель счётчика электроэнергии в квартирной сети напряжением 220 В снабжён надписью: «6 А». Какова максимальная суммарная мощность электрических приборов, которые можно одновременно включить в сеть, чтобы предохранитель не расплавился?

Решение:

Ответ: ____________ Вт.

Решение:

Ответ: ____________ мКл.

№ 9.132.

На графике изображена зависимость силы тока в проводнике от напряжения между его концами. Чему равно сопротивление проводника?

Решение:

Ответ: ____________ Ом

№ 9.142.

Необходимо собрать экспериментальную установку, с помощью которой можно измерить сопротивление резистора. Для этого школьник взял исследуемый резистор, набор электрических проводов и вольтметр. Какие два предмета из приведённого ниже перечня оборудования необходимо дополнительно использовать для проведения этого эксперимента?

1) амперметр

2) резистор с известным сопротивлением

3) второй вольтметр

4) конденсатор

5) источник напряжения

Решение:

Ответ: ____________  .

2 Уровень

№ 9.202.

Школьник проводил эксперименты, соединяя друг с другом различными способами батарейку и пронумерованные лампочки. Сопротивление батарейки и соединительных проводов было пренебрежимо мало. Измерительные приборы, которые использовал школьник, можно считать идеальными. Сопротивление всех лампочек не зависит от напряжения, к которому они подключены. Ход своих экспериментов и полученные результаты школьник заносил в лабораторный журнал. Вот что написано в этом журнале.

Опыт А). Подсоединил к батарейке лампочку № 1. Сила тока через батарейку 2 А, напряжение на лампочке 8 В.

Опыт Б). Подключил лампочку № 2 последовательно с лампочкой № 1. Сила тока через лампочку №1 равна 1 А, напряжение на лампочке № 2 составляет 4 В.

Опыт В). Подсоединил параллельно с лампочкой № 2 лампочку № 3. Сила тока через лампочку № 1 примерно 1,14 А, напряжение на лампочке № 2 примерно 3,44 В.

Исходя из записей в журнале, выберите все правильные утверждения и запишите в таблицу цифры, под которыми указаны эти утверждения.

1) лампочки № 1, № 2 и № 3 одинаковые

2) сопротивление лампочки № 2 меньше сопротивления лампочки № 3

3) лампочки № 2 и № 3 одинаковые

4) сопротивление лампочки № 1 меньше сопротивления лампочки № 3

5) ЭДС батарейки равна 4 В

Решение:

Ответ: ____________ .

№ 9.212.

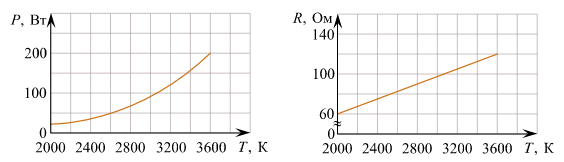

На рисунке изображены графики зависимости мощности лампы накаливания P=P(t) и сопротивления её спирали R=R(t) от температуры.

Выберите все верные утверждения, которые можно сделать, анализируя эти графики.

1) Напряжение на спирали лампы при подводимой мощности P = 200 Вт меньше 150 В.

2) Сопротивление спирали при подводимой мощности P = 100 Вт равно 80 Ом.

3) С уменьшением мощности, подводимой к лампе, напряжение на ней падает.

4) Напряжение на лампе возрастает пропорционально подводимой к ней мощности.

5) Напряжение на спирали лампы при подводимой мощности P = 100 Вт равно 100 B.

Решение:

Ответ: ____________

№ 9.242.

На рисунке показана цепь постоянного тока, содержащая источник тока с ЭДС Е и три резистора: R1, R2 и R3. Как изменятся сила тока через резистор R1 и суммарная тепловая мощность, выделяемая во внешней цепи, если ключ К разомкнуть? Внутренним сопротивлением источника тока пренебречь. Для каждой величины определите соответствующий характер изменения:  1) увеличится 2) уменьшится 3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Решение:

Ответ: ____________

№ 9.252.

ФОРМУЛЫ		ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
А)		1) напряжение на резисторе
		2) сила тока через резистор
Б)	IR	3) мощность тока в резисторе
		4) работа электрического тока

Решение:

Ответ: ____________

№ 9.302.

В цепи, изображенной на рисунке, идеальный амперметр показывает 1 А. Найдите ЭДС источника, если его внутреннее сопротивление равно 1 Ом?

Решение:

Ответ: ____________ .

№ 9.332.

Электрическая цепь состоит из последовательно соединенных батареи с ЭДС 12 В и внутренним сопротивлением 1 Ом, резистора сопротивлением 3 Ом, незаряженного конденсатора и разомкнутого ключа. Ключ замкнули, и после этого оказалось, что в некоторый момент времени напряжение на конденсаторе равно 4 В. Какая сила тока течёт в этот момент в данной электрической цепи? Ответ дайте в амперах.

Решение:

Ответ: ____________ .

№ 9.362.

Электрическая цепь, изображенная на рисунке, подключена к аккумулятору с напряжением U₀ и пренебрежимо малым внутренним сопротивлением. Показания идеальных амперметра и вольтметра соответственно равны I и U. Определите количество теплоты, выделяющееся на резисторе за 10 минут, если U₀=10 B, U= 4 B, а сила тока составляет 1,5 А?

Решение:

Ответ: ____________ .

№ 9.402.

В цепи, изображённой на рисунке, ЭДС батареи равна 100 В, сопротивления резисторов R₁=10 Ом и R₂=6 Ом, а ёмкости конденсаторов C₁=60 мкФ и C₂=100 мкФ. В начальном состоянии ключ К разомкнут, а конденсаторы не заряжены. Через некоторое время после замыкания ключа в системе установится равновесие. Какую работу совершат сторонние силы к моменту установления равновесия?

Решение:

Ответ: ____________ .

№ 9.442.

Электрические вакуумные лампы накаливания со спиральной вольфрамовой нитью накала имеют довольно ограниченный срок службы, обычно не превышающий 1000 часов. В процессе длительной работы на внутренней поверхности стеклянной колбы лампы появляется чёрный налёт. Лампы, проработавшие довольно долго, обычно перегорают в момент включения, когда на них подаётся напряжение.

 Объясните, основываясь на известных физических законах и закономерностях, причину образования налета на стенках колбы и перегорание ламп в момент их включения.

Решение:

Ответ: ____________  .

№ 9.502.

Конденсатор C₁=1 мкФ заряжен до напряжения U = 300 В и включён в последовательную цепь из резистора R = 300 Ом, незаряженного конденсатора C₂ = 2 мкФ и разомкнутого ключа К (см. рис.). Какое количество теплоты выделится в цепи после замыкания ключа, пока ток в цепи не прекратится?

Решение:

Ответ: ____________ .
